「Rust Kernel」从 0 开始造一个内核

· 阅读需 32 分钟
MuelNova
Pwner who wants to write codes.

在此之前

我们会在 rCore 的基础上,完成我们自定义的内核。

我们使用 Docker 版本进行开发

make docker

你可能需要的一些知识前置:

  • 操作系统

  • Rust

  • RISC-V ISA

0x00、How OS Binary Works

简单来说,OS 之所以能作为 OS,就是因为它直接与裸机(Bare-metal)进行交互,而不依赖于任何标准库。

root@dd6bc06ddb03:/mnt/novaos# rustc --version -v
rustc 1.80.0-nightly (f705de596 2024-04-30)
binary: rustc
commit-hash: f705de59625bb76067a5d102edc1575ff23b8845
commit-date: 2024-04-30
host: x86_64-unknown-linux-gnu
release: 1.80.0-nightly
LLVM version: 18.1.4

至于什么是标准库,我觉得可以把它理解为 OS < - > App 之间的再一层抽象,用于在 OS 提供的函数的抽象上再进一步抽象成用户库函数,例如上述里的 host 中的 linux-gnu 的 GNU,就是在 Linux Kernel 上再抽象出一个 libc 来,从而在用户态提前的对一些系统调用进行包装、检查等。

All problems in computer science can be solved by another level of indirection@David Wheeler

例如 unix 的 stdio.rs,以及 windows 的 stdio.rs,便是不同系统的不同包装,而在这层之上,还有一层运行时库的包装,例如 GNUmusl 便是两个不同的 runtime library,它们便可能在封装细节上有区别,因此要对它们做分别的规定。

因此,如果我们想要制作一个操作系统,那么我们就不能使用 runtime library,也不能指定操作系统 —— 这也意味着我们不能使用大多数 rust 提供的封装 —— rust 就像是运行时库的再上一层抽象,它把运行时库再进行抽象包装。

幸运的是,rust 作为一门面向操作系统的语言,它还有一个 core 库,它是几乎与操作系统无关的,主要用于实现 rust 的一些算术操作、错误处理、迭代器等特征

因此,在开发 rust os 的时候,我们显然需要使用 #![no_std] 来禁用 std。

0x01、My First Bare-Metal Binary

我们接下来将会基于 riscv 进行开发,因此让我们添加 riscv 的 toolchain 以及设置默认 build config

rustup target add riscv64gc-unknown-none-elf
mkdir .cargo
echo -e "[build]\ntarget = \"riscv64gc-unknown-none-elf\"" > .cargo/config.toml
riscv64gc-unknown-none-elf 代表什么?

我们可以给出另一个 target 名称:x86_64-unknown-linux-gnu,现在你应该能够理解了这个名称了

riscv64gc 是指令集的名称,它是 riscv 的 64 位,拓展了 GC 两个指令集(i.e. 基本整数指令集 I,再加上整数乘除法指令集 M,原子指令集 A,单双精度浮点数指令集 F/D(IMAFD 共同构成了指令集 G),以及压缩指令拓展集 C)

unknown 则代表 CPU 厂商未知

none 则代表没有操作系统

elf 则代表没有运行时库

现在,按照我们上面所说,我们创建一个新的操作系统

cargo new --bin novaos

我们简单将 println! macro 去掉,并增加 #![no_std] shebang。

#![no_std]

fn main() {
}

结果报错了,嘿嘿

   Compiling novaos v0.1.0 (/mnt/novaos)
error: `#[panic_handler]` function required, but not found

error: could not compile `novaos` (bin "novaos") due to 1 previous error

提示我们需要一个 panic_handler,但是没得 panic_handler

因此我们显然需要自己实现一个 panic_handler,观察原本的 panic_handler,把它的函数签名拿过来,我们直接循环就完事了 —— 这何尝不是一种 panic handling 呢 —— 只要无限循环不就不会再出错了(笑)

src/lang_items.rs
#[panic_handler]
fn panic_handler(_info: &core::panic::PanicInfo) -> ! {
loop {}
}

接下来,继续修改 main.rs,添加这个 submodule

src/main.rs
#![no_std]

mod lang_items;

fn main() {
}

然后还是报错噢:

  Compiling novaos v0.1.0 (/mnt/novaos)
error: using `fn main` requires the standard library
|
= help: use `#![no_main]` to bypass the Rust generated entrypoint and declare a platform specific entrypoint yourself, usually with `#[no_mangle]`

error: could not compile `novaos` (bin "novaos") due to 1 previous error

它和我们说,用 fn main 作为入口点就需要一个标准库 —— 回想 GNU 下的运行,它会利用 __start__libc_start_main 来做初始化,包括设定程序 envp envc 以及一些随机值等等,因此这个也是能够理解的。

好嘛,继续改呗,按着他的提示,我们可以写出以下代码

src/main.rs
#![no_std]
#![no_main]

mod lang_items;

#[no_mangle]
fn _start() -> ! {
loop {}
}

编译成功了!虽然它完全跑不起来,哈哈。

0x02、Run My First Bare-Metal Binary (AKA OS) using QEMU

残存着一点点对 jyy OS 课程的印象,我们仍然能记得,硬件起电后,固件会设置 PC 到固定的地址找 bootloader,然后 bootloader 做完初始化后又会跳到某个固定的地址起内核。

因此,显然我们需要一个 bootloader 来加载我们的内核,rustsbi 可以满足我们的要求,我们可以在 rCore 的 bootloader 文件夹下找到它。

我们简单更新一下我们的内核代码,使其将 t0 寄存器一直自加

src/main.rs
#![no_std]
#![no_main]

mod lang_items;


core::arch::global_asm!(
".section .text",
".global _start",
"_start:",
"li t0, 0",
"1:",
"addi t0, t0, 1",
"j 1b"
);

简单编译一下,我们用 readelf 观察它的段:

root@dd6bc06ddb03:/mnt/novaos# readelf -S target/riscv64gc-unknown-none-elf/release/novaos
There are 7 section headers, starting at offset 0x2f0:

Section Headers:
[Nr] Name Type Address Offset
Size EntSize Flags Link Info Align
[ 0] NULL 0000000000000000 00000000
0000000000000000 0000000000000000 0 0 0
[ 1] .text PROGBITS 0000000000011158 00000158
0000000000000006 0000000000000000 AX 0 0 2

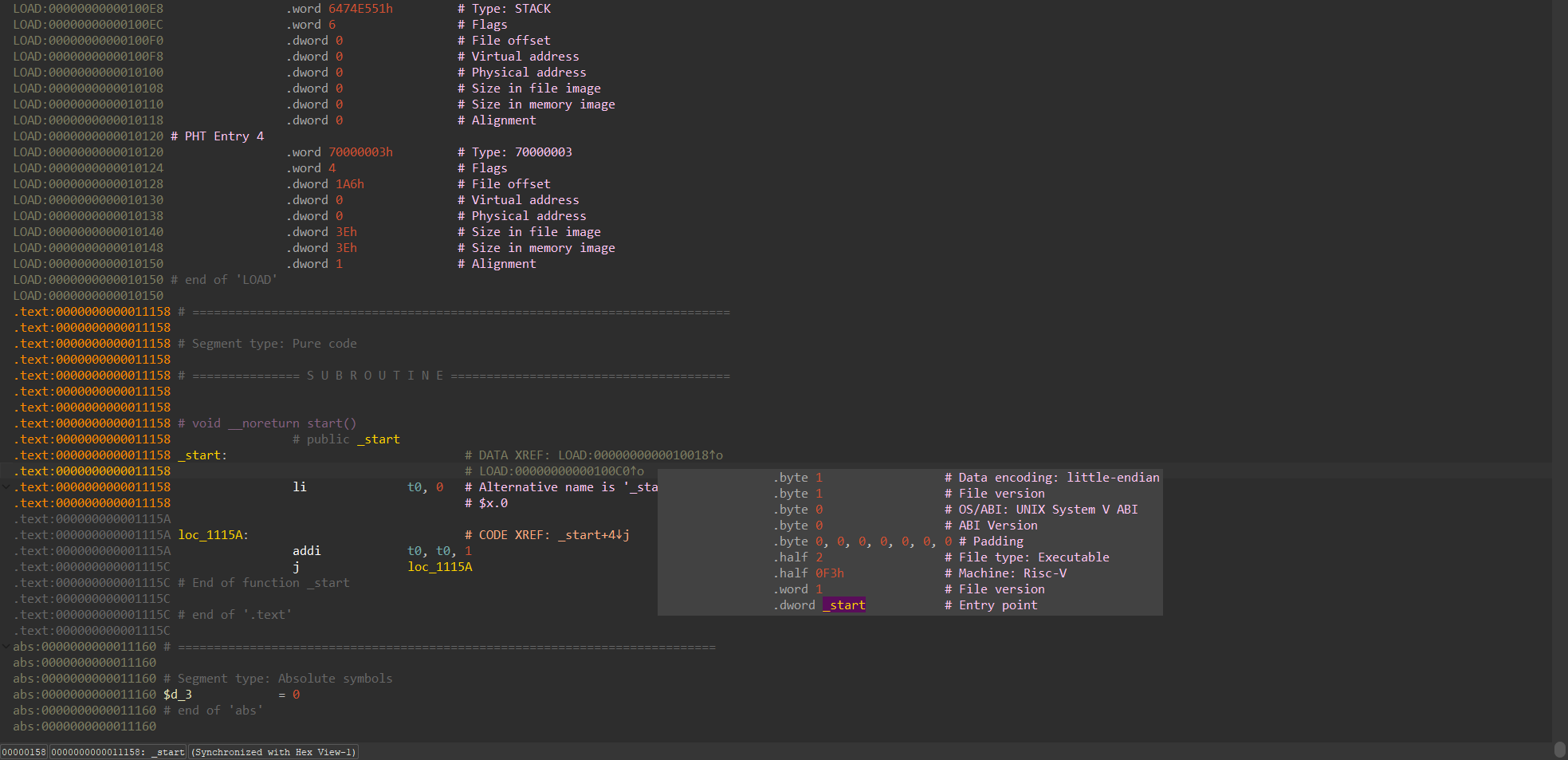

可以看到,.text 段在 0x11158 的位置,一般来说,qemu 会把内核放在 0x80200000 的位置,这就导致我们 RustSBI 没有办法启动内核 —— 0x80200000 的位置只有一些 bytes

image-20240915165446361

那么这就是链接器要做的一些事情了,我们使用链接脚本来固定这些位置

src/linker.ld
OUTPUT_ARCH(riscv)
ENTRY(_start)

SECTIONS {
. = 0x80200000;

.text : {
*(.text._start)
*(.text*)
}
}

这里,. 设定了程序起始地址,并且将 _start 作为入口点

接着,我们设置 Compiler Flag 使其使用我们的链接脚本

.cargo/config.toml
[build]
target = "riscv64gc-unknown-none-elf"

[target.riscv64gc-unknown-none-elf]
rustflags = [
"-Clink-arg=-Tsrc/linker.ld"
]

再次编译,啊哈,.text 已经设置好了!

root@5e14f37e4db2:/mnt/novaos# readelf -S target/riscv64gc-unknown-none-elf/release/novaos
There are 7 section headers, starting at offset 0x1198:

Section Headers:
[Nr] Name Type Address Offset
Size EntSize Flags Link Info Align
[ 0] NULL 0000000000000000 00000000
0000000000000000 0000000000000000 0 0 0
[ 1] .text PROGBITS 0000000080200000 00001000
0000000000000006 0000000000000000 AX 0 0 2

我们直接编写一个 Makefile 来方便测试一下

run:
@echo "Running the application..."
qemu-system-riscv64 \
-M virt \
-nographic \
-bios ../bootloader/rustsbi-qemu.bin \
-kernel target/riscv64gc-unknown-none-elf/release/novaos \
-s -S

dbg:
@echo "Debugging the application..."
riscv64-unknown-elf-gdb \
-ex 'file target/riscv64gc-unknown-none-elf/release/novaos' \
-ex 'set arch riscv:rv64' \
-ex 'target remote localhost:1234'
# Session 1
make run

# Session 2
make dbg

一进来我们就到了 0x1000 的位置,这是 firmware 相关的东西,紧接着他就会到 0x80000000 开始跑 rustsbi 的东西,紧接着,开始跳转!

好吧也不紧接着,我 si 了一会还是没到,直接 b *0x80200000

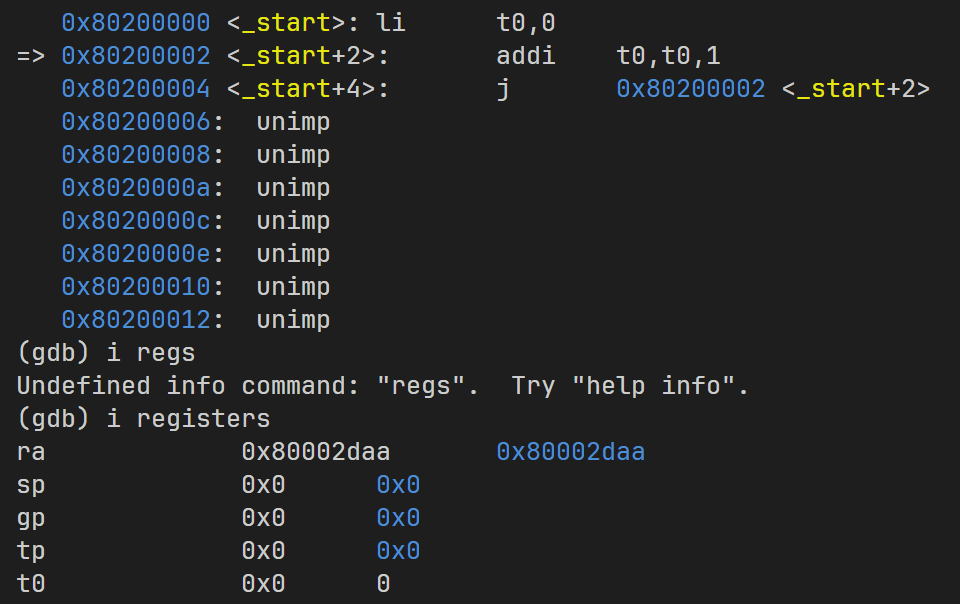

image-20240915171734319

可以看到也是非常成功,那么我们的内核就搭建完成了,也是可以给这篇文章划上一个句号了...吗?

如果你简单思考一下,你就会发现我们 rust 的作用约等于无,内核还是我用 asm 来写的啊?那我用 python 都能搞一个内核出来,这不骗哥们吗?

好吧,于是怀着这种怨念,我们进入下一部分,让我们的内核有更多功能,支持函数调用。

0x03、Now Comes A Stack

既然要实现函数调用,那么一定就会存在栈,才能形成函数调用栈。既然如此,现在让我们来实现一个栈吧。

栈是从上往下增长的。我们在内核启动时首先进行栈的分配工作。

具体而言,我们需要操作这么一件事情:为栈分配一个空间,用 SP 和 FP 指代当前栈帧。分配完栈之后,我们跳转到用 rust 写的函数之中去。

为了一致性,我们可以将汇编代码拆到单独的文件里,在这里,我们首先开了一个初始的栈,然后继续调用 novaos_start 函数

src/entry.s
# text
.section .text
.globl _start

_start:
la sp, boot_stack_top
call novaos_start

# stack
.section .stack
.globl boot_stack_lower_bound
.globl boot_stack_top

boot_stack_lower_bound:
.space 1024 * 64

boot_stack_top:

在 main.rs 里,我们利用 include_str 宏将其导入

接着,让我们来编写 novaos_start 函数

src/main.rs
#![no_std]
#![no_main]

mod lang_items;

core::arch::global_asm!(include_str!("entry.s"));

#[no_mangle]
fn novaos_start() -> ! {
loop {}
}

编译尝试一下,但是发现它会因为重定位太远的问题而报错,我没有解决,哪怕我们把 .stack 在 ld 里写死,它也不能设置成功。我估计是不是 .section .stack 不应该被使用

root@5e14f37e4db2:/mnt/novaos# cat src/linker.ld | grep stack
*(.bss.stack)
stack = 0x80400000;
root@5e14f37e4db2:/mnt/novaos# readelf -S target/riscv64gc-unknown-none-elf/release/novaos | grep stack
[ 3] .stack PROGBITS 0000000000000000 00001026

现在的解决方案就是不用 .stack,而换一个 .data 之类的,再在 ld 里改成 .stack。注意 ld 有缓存,改完之后最好 cargo clean 一下再 build

从某处偷了一个 long_load 宏,但是还是没办法设置 .stack 的位置

src/entry.s
# text
.section .text._start
.globl _start

_start:
la sp, boot_stack_top

call novaos_start

# stack
.section .data.stack
.globl boot_stack_lower_bound
.globl boot_stack_top

boot_stack_lower_bound:
.space 1024 * 64

boot_stack_top:
src/linker.ld
OUTPUT_ARCH(riscv)
ENTRY(_start)

SECTIONS {
. = 0x80200000;

.text : {
*(.text._start)
*(.text*)
}

.stack : {
*(.data.stack)
}
}

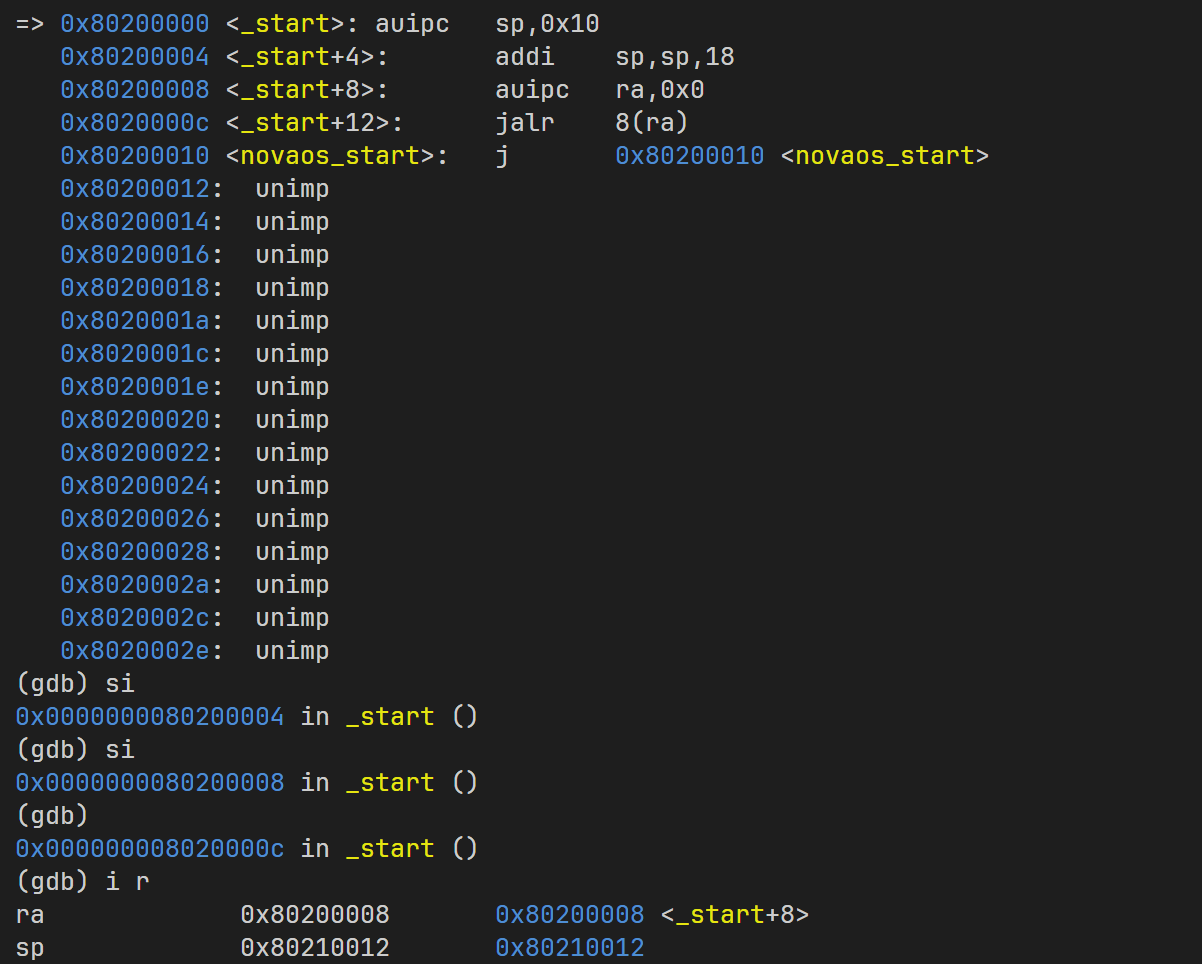

image-20240915201316695

可以看到,sp 已经被设置到了 .stack 段,虽然好像是段头呢怎么()

[ 2] .stack            PROGBITS         0000000080200012  00001012

好吧,我们很快的注意到我们 boot_stack_top 的定义在栈空间的低地址处,修复

src/entry.s
# text
.section .text._start
.globl _start

_start:
la sp, boot_stack_top

call novaos_start

# stack
.section .data.stack
.globl boot_stack_lower_bound

boot_stack_lower_bound:
.space 1024 * 64

.globl boot_stack_top
boot_stack_top:

再简单对齐一下段表

src/linker.ld
OUTPUT_ARCH(riscv)
ENTRY(_start)

SECTIONS {
. = 0x80200000;

.text : {
*(.text._start)
*(.text*)
}

. = ALIGN(4K);

.stack : {
*(.data.stack)
}
}

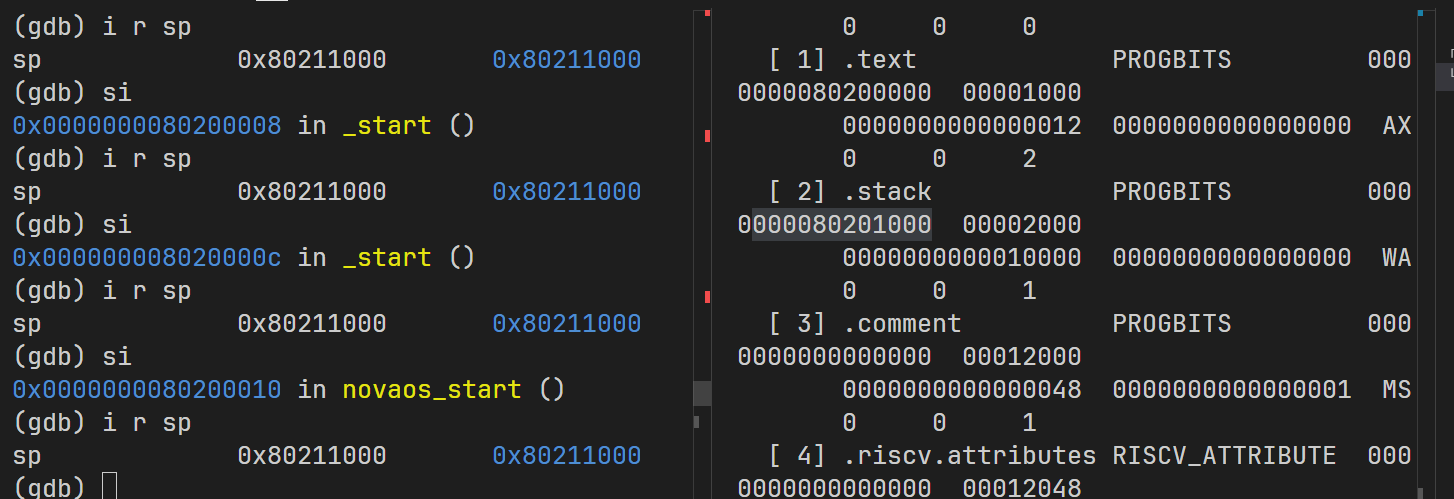

image-20240915202006353

非常好栈初始化,使我心潮澎湃。

接下来,我们尝试再嵌套一个函数,看看结果

src/main.rs
#![no_std]
#![no_main]

mod lang_items;

core::arch::global_asm!(include_str!("entry.s"));

#[no_mangle]
fn novaos_start() -> ! {
first_try();
}

fn first_try() -> ! {
let mut x = 0;
loop {
x += 1;
}
}

好的,相信现在 compiler 的优化能力,他被优化成 j novaos_start 了。那我们来做一个功能,让他清空 stack 上的内容。

首先,我们拿到 lowerbound 和 top,然后我们对他进行初始化。利用 extern c 可以直接拿到我们 .s 里的一些变量。

src/main.rs
#![no_std]
#![no_main]

mod lang_items;

core::arch::global_asm!(include_str!("entry.s"));

#[no_mangle]
fn novaos_start() -> ! {
first_try();
}

fn first_try() -> ! {
extern "C" {
static mut boot_stack_lower_bound: usize;
static mut boot_stack_top: usize;
}
unsafe {
(boot_stack_lower_bound..boot_stack_top).for_each(|addr| {
core::ptr::write_volatile(addr as *mut u8, 0);
}
);
}

loop {}
}

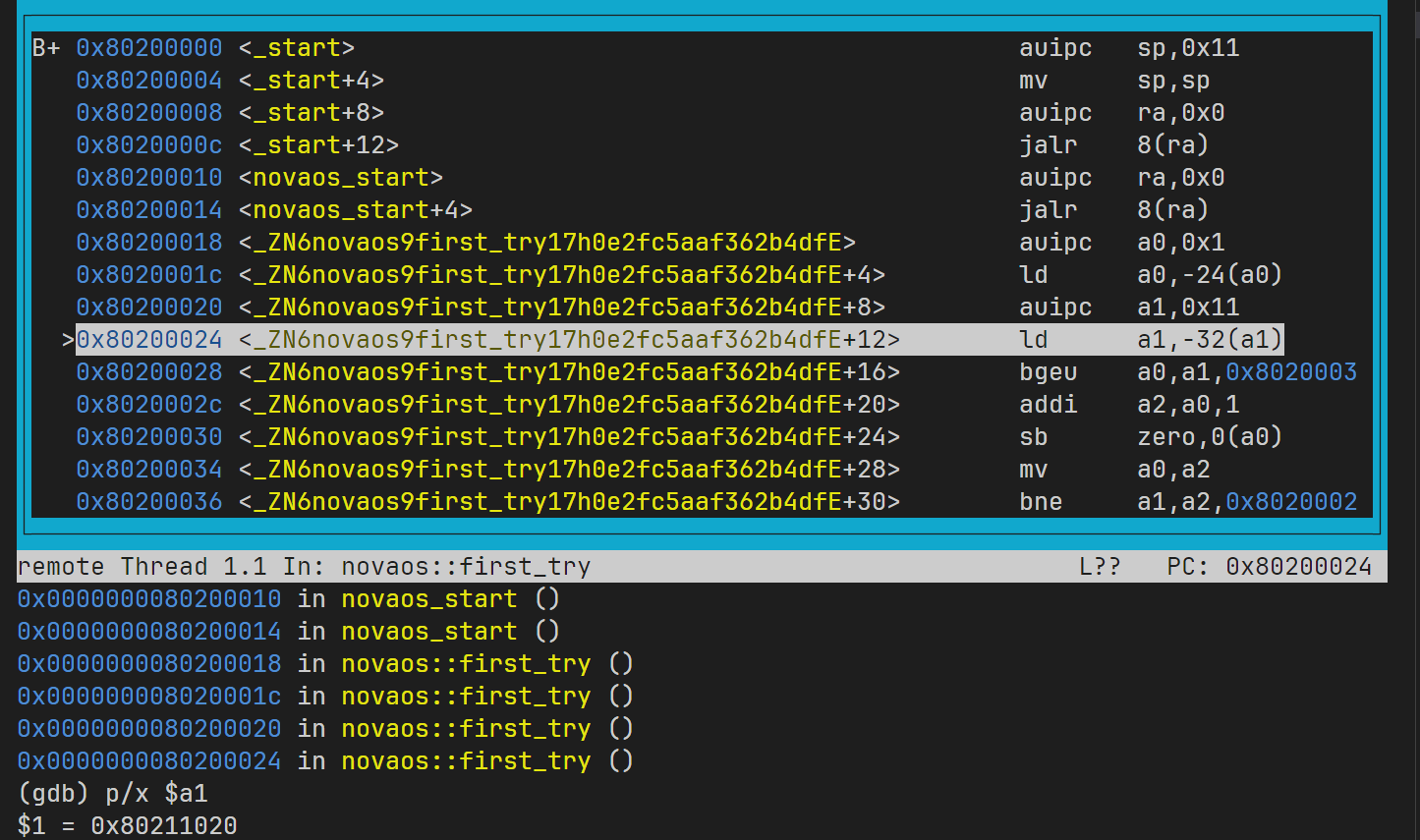

实际跑起来,我们会发现似乎寄存器是设置上了,但是只跑了一次?

image-20240915234517088

简单调一下,发现它把 boot_stack_top 的值拿出来了,因此生成了一个 0..0 的 Iterator,我们还需要把它转成指针

src/main.rs
#![no_std]
#![no_main]

mod lang_items;

core::arch::global_asm!(include_str!("entry.s"));

#[no_mangle]
fn novaos_start() -> ! {
first_try();
}

fn first_try() -> ! {
extern "C" {
static mut boot_stack_lower_bound: usize;
static mut boot_stack_top: usize;
}
unsafe {
let boot_stack_lower_bound_ptr = core::ptr::addr_of!(boot_stack_lower_bound);
let boot_stack_top_ptr = core::ptr::addr_of!(boot_stack_top);
(boot_stack_lower_bound_ptr as usize..boot_stack_top_ptr as usize).for_each(|addr| {
(addr as *mut u8).write_volatile(0);
});
}

loop {}
}

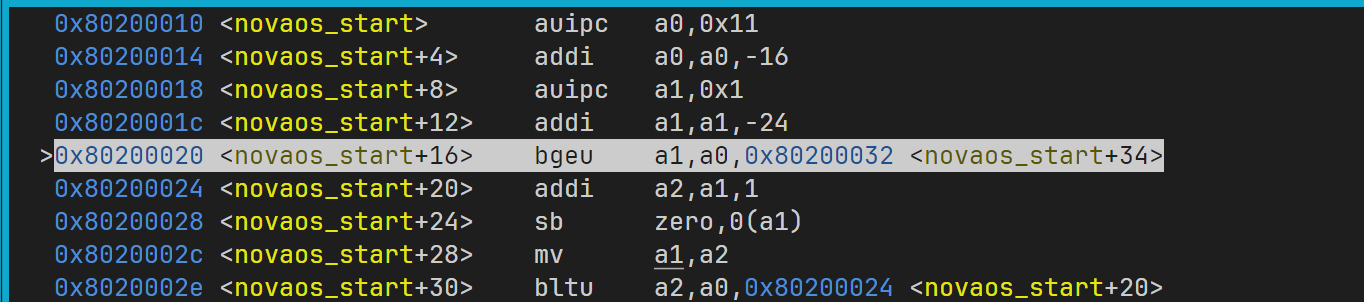

image-20240916001028784

非常好初始化,证明我们栈没问题... 吗?

我们发现我们到现在都没有在函数开头增长过栈帧,现在强制使用一下看看

.cargo/config.toml
[build]
target = "riscv64gc-unknown-none-elf"

[target.riscv64gc-unknown-none-elf]
rustflags = [
"-Clink-arg=-Tsrc/linker.ld", "-Cforce-frame-pointers=yes"
]

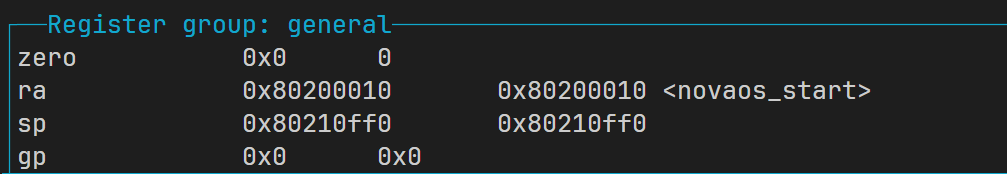

image-20240916001332667

没问题,我们的栈简直太好了!

0x04、Put, Then Put

原版 gdb 实在难用,首先我们先安装个 gef 先。我装的这个是群友推荐的对 kernel 特供版 gef

wget -q https://raw.githubusercontent.com/bata24/gef/dev/install.sh -O- | sed -e 's/pip3 install/pip3 install --break-system-packages/g' | sh

此时,我们其实还不能直接控制硬件 —— 我们的内核运行在 Supervisor,而 SBI 运行在 Machine,它才是最底层和硬件交互的,我们就利用它这种 Supervisor Execution Environment 进行交互

我们直接安装 rustsbi 依赖(截止 2024/09/16 的最新版本)

再给我们的内核添加一个 sbi 模块吧

src/sbi.rs
pub fn console_putchar(byte: u8) {
sbi_rt::console_write_byte(byte);
}

打印一个 NOVA 试试看

src/main.rs
#![no_std]
#![no_main]

use sbi::console_putchar;

mod lang_items;
mod sbi;

core::arch::global_asm!(include_str!("entry.s"));

#[no_mangle]
fn novaos_start() -> ! {
first_try();
}

fn first_try() -> ! {
extern "C" {
static mut boot_stack_lower_bound: usize;
static mut boot_stack_top: usize;
}
unsafe {
let boot_stack_lower_bound_ptr = core::ptr::addr_of!(boot_stack_lower_bound);
let boot_stack_top_ptr = core::ptr::addr_of!(boot_stack_top);
(boot_stack_lower_bound_ptr as usize..boot_stack_top_ptr as usize).for_each(|addr| {
(addr as *mut u8).write_volatile(0);
});
}

loop {
console_putchar(b'N');
console_putchar(b'O');
console_putchar(b'V');
console_putchar(b'A');
console_putchar(b'\n');
}
}

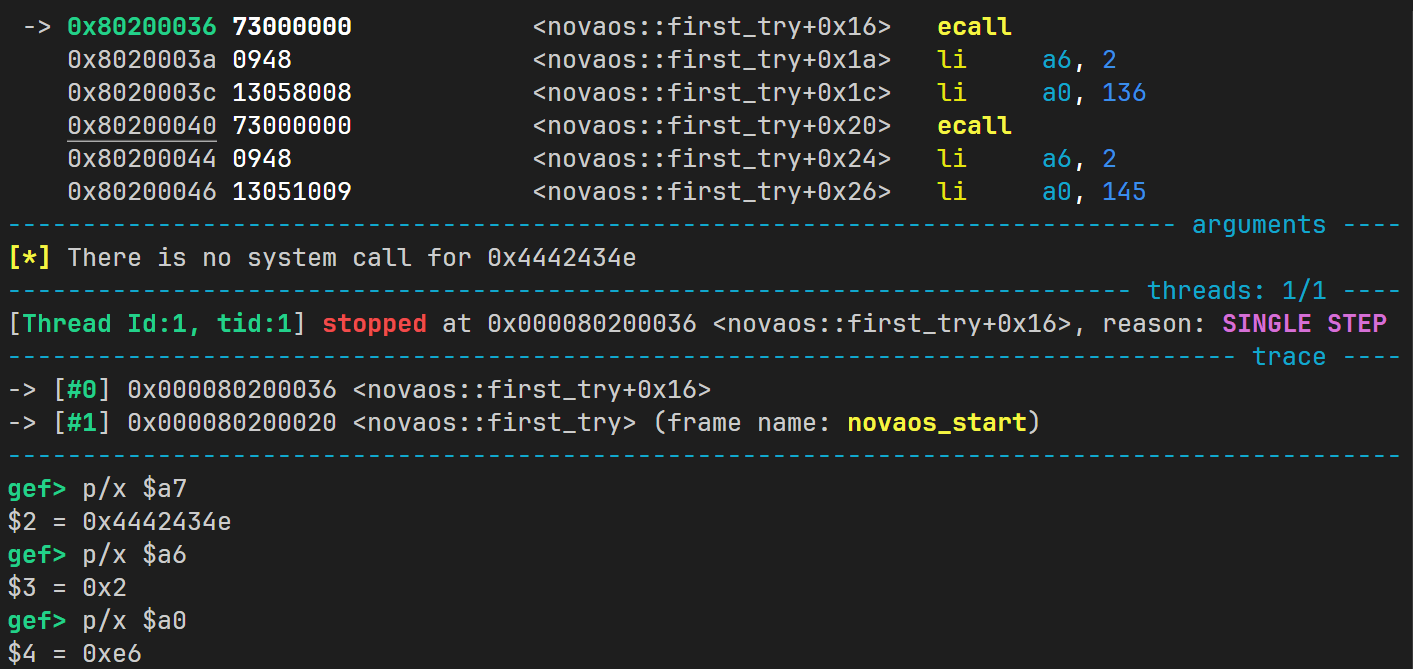

打印不出来,非常神秘的问题。但是用 legacy::console_putchar 又可以。

它提示没有 0x4442434e 这个系统调用号,用 putchar 它是 1,但是看 https://github.com/riscv-non-isa/riscv-sbi-doc/blob/master/src/ext-legacy.adoc 又有一个 replacement eid

console_write_byte

那么我们猜测是 bootloader 太老了,简单进行一个更换

克隆 https://github.com/rustsbi/rustsbi-qemu

运行

cargo build --package rustsbi-qemu --release --target riscv64gc-unknown-none-elf

按照编译器提示把 asm_const 这个 feature 去掉即可编译,之后,将编译的二进制文件放到 qemu 的 bios 参数下即可~

cp rCore-Tutorial-v3/rustsbi-qemu/target/riscv64gc-unknown-none-elf/release/rustsbi-qemu rCore-Tutorial-v3/bootloader
run:
@echo "Running the application..."
qemu-system-riscv64 \
-M virt \
-nographic \
-bios ../bootloader/rustsbi-qemu \
-kernel target/riscv64gc-unknown-none-elf/release/novaos \
-s -S

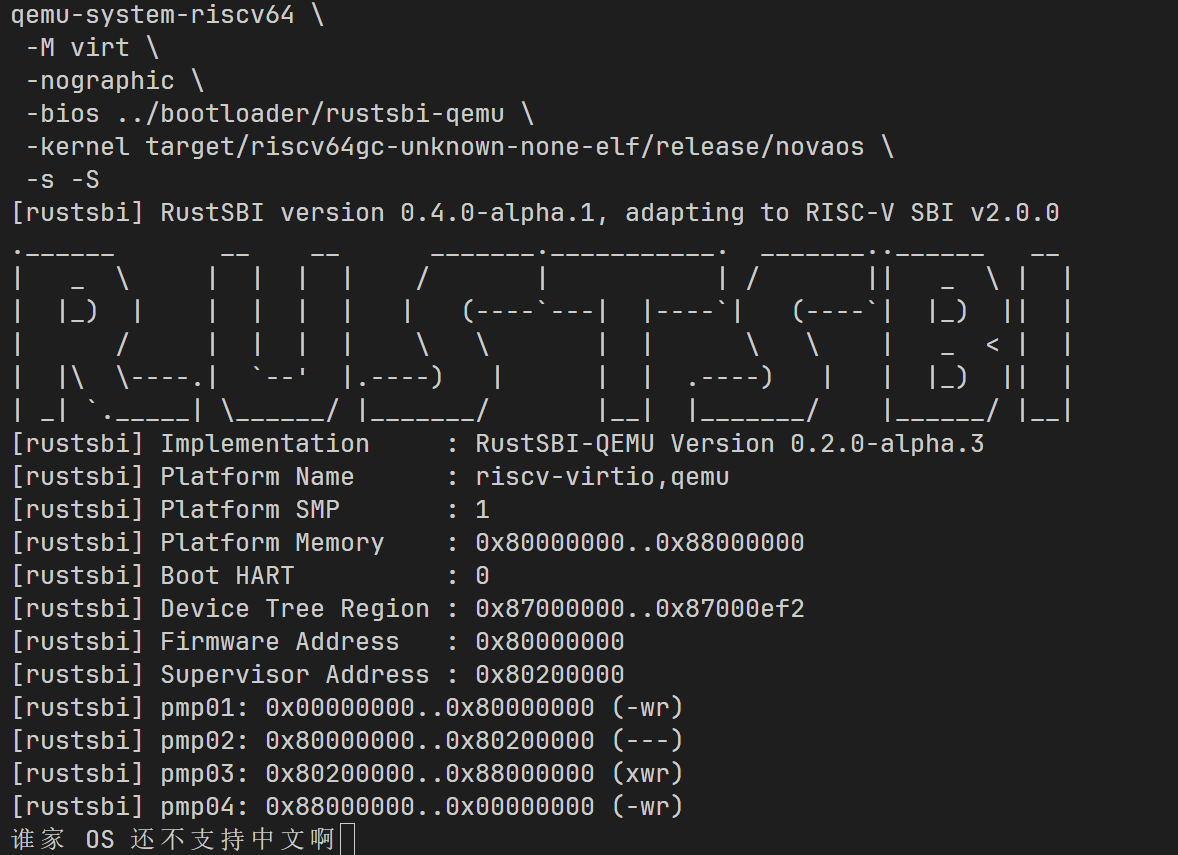

再次尝试,确实可以跑了

src/main.rs
#![no_std]
#![no_main]

use sbi::console_putchar;

mod lang_items;
mod sbi;

core::arch::global_asm!(include_str!("entry.s"));

#[no_mangle]
fn novaos_start() -> ! {
first_try();
}

fn first_try() -> ! {
extern "C" {
static mut boot_stack_lower_bound: usize;
static mut boot_stack_top: usize;
}
unsafe {
let boot_stack_lower_bound_ptr = core::ptr::addr_of!(boot_stack_lower_bound);
let boot_stack_top_ptr = core::ptr::addr_of!(boot_stack_top);
(boot_stack_lower_bound_ptr as usize..boot_stack_top_ptr as usize).for_each(|addr| {
(addr as *mut u8).write_volatile(0);
});
}

let str = "谁家 OS 还不支持中文啊";
for c in str.bytes() {
console_putchar(c);
}

loop {

}
}
src/sbi.rs
pub fn console_putchar(c: u8) {
// #[allow(deprecated)]
// sbi_rt::legacy::console_putchar(c);
sbi_rt::console_write_byte(c);
}

image-20240916021201773

没问题噢老铁们

那么最后,我们简单实现一个 println! 宏吧

我们可以直接使用 core::fmt::Write 这个特征,它提供了 write_fmt 方法,通过传入一个 fmt::Argument 即可使用格式化后的字符串调用结构体的 write_str 方法。

于是,我们需要实现这么几个东西:

  • 实现 Write trait 的结构体,我们可以学习 x86_64 里直接叫 Stdout,为方便起见,我们直接将其设置为类单元结构体

  • 为 Stdout 实现 write_str 功能,把每个字符都调用 sbi::console_putchar 打印就好了。

  • 实现一个 print 方法

  • 实现 print! 宏,它接受可变个参数,最终调用 print 方法

  • 实现 println! 宏,它在 print! 的基础上再打印一个换行符

src/console.rs
use crate::sbi::console_putchar;
use core::fmt::{self, Write};

struct Stdout;

impl Write for Stdout {
fn write_str(&mut self, s: &str) -> fmt::Result {
for c in s.bytes() {
console_putchar(c);
}
Ok(())
}
}

pub fn print(args: fmt::Arguments) {
Stdout.write_fmt(args).unwrap();
}

#[macro_export]
macro_rules! print {
($($arg:tt)*) => {
$crate::console::print(format_args!($($arg)*));
};
}

#[macro_export]
macro_rules! println {
() => {
print!("\n");
};
($($arg:tt)*) => {
print!("{}\n", format_args!($($arg)*));
};
}
src/main.rs
#![no_std]
#![no_main]

mod lang_items;
mod sbi;

#[macro_use]
mod console;

core::arch::global_asm!(include_str!("entry.s"));

#[no_mangle]
fn novaos_start() -> ! {
first_try();
}

fn first_try() -> ! {
let str = "你猜我是谁";
println!("{}", str);
loop {

}
}

一切看起来都很美好,然而,当我们使用格式化字符串的时候,却打印不出来了

简单 dbg 一下,发现我们 &_start 不在 0x80200000 处了!

gef> p/x &_start
$3 = 0x802002b4

那么很容易想到很有可能是 &'static 的东西没地方放了

一看段就理解了

root@5e14f37e4db2:/mnt/novaos# readelf -S target/riscv64gc-unknown-none-elf/release/novaos
There are 22 section headers, starting at offset 0x36510:

Section Headers:
[Nr] Name Type Address Offset
Size EntSize Flags Link Info Align
[ 0] NULL 0000000000000000 00000000
0000000000000000 0000000000000000 0 0 0
[ 1] .rodata..Lanon.d9 PROGBITS 0000000080200000 00001000
0000000000000005 0000000000000000 A 0 0 1

所以我们简单修改 .rodata 段的地址

src/linker.ld
OUTPUT_ARCH(riscv)
ENTRY(_start)

SECTIONS {
. = 0x80200000;

.text : {
*(.text._start)
*(.text*)
}

. = ALIGN(4K);

.rodata : {
*(.rodata.*)
}

. = ALIGN(4K);

.stack : {
*(.data.stack)
}
}

再尝试一次

src/main.rs
#![no_std]
#![no_main]

mod lang_items;
mod sbi;

#[macro_use]
mod console;

core::arch::global_asm!(include_str!("entry.s"));

#[no_mangle]
fn novaos_start() -> ! {
first_try();
}

fn first_try() -> ! {
let str: &str = "世界的答案";
let num: u8 = 42;
println!("{} {}", str, num);

loop {

}
}
[rustsbi] Implementation     : RustSBI-QEMU Version 0.2.0-alpha.3
[rustsbi] Platform Name : riscv-virtio,qemu
[rustsbi] Platform SMP : 1
[rustsbi] Platform Memory : 0x80000000..0x88000000
[rustsbi] Boot HART : 0
[rustsbi] Device Tree Region : 0x87000000..0x87000ef2
[rustsbi] Firmware Address : 0x80000000
[rustsbi] Supervisor Address : 0x80200000
[rustsbi] pmp01: 0x00000000..0x80000000 (-wr)
[rustsbi] pmp02: 0x80000000..0x80200000 (---)
[rustsbi] pmp03: 0x80200000..0x88000000 (xwr)
[rustsbi] pmp04: 0x88000000..0x00000000 (-wr)
世界的答案 42

非常自豪,有了 rust 的语法特性之后我们开发内核将如虎添翼。

0x05、Test Is A Must

既然有了 rust 的语法特性,我们自然考虑:能不能把集成测试搬进来?

如果你有注意到的话,我们的 main.rs 上一直飘着一个错误:

can't find crate for test

这是因为 test 本身是 std 里的,因此我们需要编写我们自己的 test_runner

custom_test_frameworks - The Rust Unstable Book (rust-lang.org)

main.rs 头部添加

#![feature(custom_test_frameworks)]
#![test_runner(crate::test_runner)]

这样,任何 #[test_case] 就会被交由 crate::test_runner 这个函数来运行

src/main.rs
#[cfg(test)]
pub fn test_runner(tests: &[&dyn Fn()]) {
println!("Running {} tests", tests.len());
for test in tests {
test();
}
}

#[cfg(test)]
mod tests {
#[test_case]
fn foo() {
assert_eq!(1, 1);
}
}

简单用条件编译搞一下,然后我们运行 cargo test,发现它报错,这也是正常,毕竟我们是 x86_64,所以需要设置 runner

.cargo/config.toml
[build]
target = "riscv64gc-unknown-none-elf"

[target.riscv64gc-unknown-none-elf]
rustflags = [
"-Clink-arg=-Tsrc/linker.ld", "-Cforce-frame-pointers=yes"
]
runner = "qemu-system-riscv64 -machine virt -nographic -bios ../bootloader/rustsbi-qemu -kernel"

添加 runner 后再 cargo test,可以看到正常跑起来了,但是并没有我们预期的 Running 1 tests 出现

也是可以想到的啦,因为我们现在没有 main 函数了,它是直接走的 _start 然后到了 novaos_start

再在 main.rs 里添加一个 shebang,这似乎在文档中没有提及,反正直接用就是了

#![reexport_test_harness_main = "test_main"]

#[no_mangle]
fn novaos_start() -> ! {
#[cfg(test)]
{
test_main();
}
first_try();
}
src/main.rs
#![no_std]
#![no_main]
#![feature(custom_test_frameworks)]
#![test_runner(crate::test_runner)]
#![reexport_test_harness_main = "test_main"]

mod lang_items;
mod sbi;

#[macro_use]
mod console;

core::arch::global_asm!(include_str!("entry.s"));

#[no_mangle]
fn novaos_start() -> ! {
#[cfg(test)]
{
test_main();
}
first_try();
}

fn first_try() -> ! {
let str = "世界的答案";
let num: u8 = 42;
println!("{} {}", str, num);
loop {

}
}



#[cfg(test)]
pub fn test_runner(tests: &[&dyn Fn()]) {
println!("Running {} tests", tests.len());
for test in tests {
test();
}
}

#[cfg(test)]
mod tests {
#[test_case]
fn foo() {
assert_eq!(1, 1);
}
}

此时再次运行 cargo test,可以看到已经正常输出了,不过在这之后它还是跑了我们的后面的内核,这点就留给后面开关机之后再来做。

0x06、Shut My Life Down

一直用 ctrl+a x 来关闭 qemu 实在是不够优雅,让我们来增加一个关机功能。

如法炮制的,我们也是利用 rustsbi 提供的功能来做,这部分就不再详细说了

src/sbi.rs
pub fn console_putchar(c: u8) {
sbi_rt::console_write_byte(c);
}

pub fn shutdown(failure: bool) -> ! {
use sbi_rt::{system_reset, Shutdown, NoReason, SystemFailure};
match failure {
true => system_reset(Shutdown, SystemFailure),
false => system_reset(Shutdown, NoReason),
};

unreachable!()

}

接着,我们也可以把 panic_handler 简单完善一下

src/lang_items.rs
use crate::*;
use sbi::shutdown;

#[panic_handler]
fn panic_handler(_info: &core::panic::PanicInfo) -> ! {
match _info.location() {
Some(location) => {
println!("Panicked at {}:{} {}", location.file(), location.line(), _info.message().unwrap());
}
None => {
println!("Panicked: {}", _info.message().unwrap());
}
}
shutdown(true);
}
src/main.rs
#![no_std]
#![no_main]
#![feature(custom_test_frameworks)]
#![test_runner(crate::test_runner)]
#![feature(panic_info_message)]
#![reexport_test_harness_main = "test_main"]

mod lang_items;
mod sbi;

#[macro_use]
mod console;

core::arch::global_asm!(include_str!("entry.s"));

#[no_mangle]
fn novaos_start() -> ! {
#[cfg(test)]
{
test_main();
}
first_try();
}

fn first_try() -> ! {
let str = "世界的答案";
let num: u8 = 42;
println!("{} {}", str, num);
panic!("Who Told you that?");
loop {

}
}



#[cfg(test)]
pub fn test_runner(tests: &[&dyn Fn()]) {
println!("Running {} tests", tests.len());
for test in tests {
test();
}
}

#[cfg(test)]
mod tests {
#[test_case]
fn foo() {
assert_eq!(1, 1);
}
}

但是说了这么多,似乎我们这个并不能称为操作系统 —— 显然他没有提供一个操作系统应有的功能:作为应用和硬件的中间层,选择应用执行,并且提供系统调用给用户态应用使用。

于是接下来我们将实现一个 BatchSystem

0x07、Now Isolate it

既然我们想要实现一个操作系统,内核态和用户态分离就是必不可少的东西。具体而言,RISC V ISA 规定了不同特权等级能够使用的指令子集,而显然存在一些函数(例如 write、read)用户态想要使用的,然而,这种函数会访问硬件,因此必定需要操作系统特权级指令的支持才能做到。因此,我们的操作系统就要提供一个接口,能够让应用程序安全的访问这些硬件,并且在出错时进行错误处理从而不会使得整个内核崩溃。

在 RiscV 上,存在四个特权级,由低到高分别为 User、Supervisor、Hypervisor 和 Machine。对于我们的操作系统来说,我们可以忽略掉 Hypervisor 特权等级,仅在 Supervisor 特权上运行,而 RustSBI 则运行在 Machine 态上,作为 Supervisor 和 Machine 的接口。于是,我们接下来的目标就是实现 Supervisor 到 User 的接口。

为了做到这点,我们必定需要首先考虑一些事情:

  1. U <-> S 的转换应该如何实现
  2. 如何确保 U 不能访问 S 的内存
  3. 如何确保 S 对 U 有控制权

对于第一条,S -> U 那么显然是我们能控制的 —— 我们内核本身就占有 CPU,但是 U -> S 则需要我们进行思考:在哪些情况下,应该转移到 S?

形如你一样的操作系统肯定能够想到:Syscall、Exception 这类的 Trap 操作。

对于 RISCV 来说, 在不同的特权等级下执行 ecall 这条指令,将会触发不同的异常,我们也就主要依靠这点来做 syscall

而特权态的切换,也就主要依赖于一些 CSR 寄存器

CSR 名该 CSR 与 Trap 相关的功能
sstatusSPP 等字段给出 Trap 发生之前 CPU 处在哪个特权级(S/U)等信息
sepc当 Trap 是一个异常的时候,记录 Trap 发生之前执行的最后一条指令的地址
scause描述 Trap 的原因
stval给出 Trap 附加信息
stvec控制 Trap 处理代码的入口地址

仔细思考,我们现在编写特权切换的代码还为时尚早 —— 我们还没有做运行程序的代码。所以我们先从用户态程序开始,做一两个 Demo。

0x07-A、User Runtime Library

对于用户程序,我们需要实现一个运行时库 —— 它作为包装 Supervisor 提供的接口,将 unsafe 的代码块转为可供调用的 safe 的函数。

cargo new usr --lib

然后类似的添加 config.toml

usr/.cargo/config.toml
[build]
target = "riscv64gc-unknown-none-elf"

[target.riscv64gc-unknown-none-elf]
rustflags = [
"-Clink-args=-Tsrc/linker.ld",
]

接下来我们思考 Runtime Library 应该如何实现

我们可以通过这种方式来做:固定 runtime library 的入口点,让它调用特定函数(i.e. main 函数),而在不同的用户程序里,它将会和 runtime library 一起被编译,并且通过 linkage 覆盖 runtime library 的 main 函数(也就是说 runtime 的 main 只是为了让编译器开心而已)

usr/src/lib.rs
#![no_std]
#![feature(linkage)]

#[link_section = ".text._start"]
#[no_mangle]
pub extern "C" fn _start() -> ! {
main();
panic!("No way to be here");
}

#[linkage = "weak"]
#[no_mangle]
pub extern "C" fn main() -> i32 {
panic!("Main function not implemented.");
}

我们将 _start 作为启动点,简单先实现一下。

接下来,我们编写 linker.ld,使 runtime library 被加载在固定地址

usr/src/linker.ld
OUTPUT_ARCH(riscv)
ENTRY(_start)

SECTIONS {
. = 0x80400000;

.text : {
*(.text._start)
*(.text*)
}

.rodata : {
*(.rodata .rodata.*)
}
}

至于其他的 panic_handler 等,我们可以暂时直接从 OS 里复制过来

usr/src/lang_items.rs
#[panic_handler]
fn panic_handler(_info: &core::panic::PanicInfo) -> ! {
match _info.location() {
Some(location) => {
println!("Panicked at {}:{} {}", location.file(), location.line(), _info.message().unwrap());
}
None => {
println!("Panicked: {}", _info.message().unwrap());
}
}
loop {}
}
susr/src/console.rs
use core::fmt::{self, Write};

struct Stdout;

impl Write for Stdout {
fn write_str(&mut self, s: &str) -> core::fmt::Result {
for c in s.bytes() {
console_putchar(c);
}
Ok(())
}
}

pub fn print(args: fmt::Arguments) {
Stdout.write_fmt(args).unwrap();
}

#[macro_export]
macro_rules! print {
($($arg:tt)*) => {
$crate::console::print(format_args!($($arg)*));
};
}

#[macro_export]
macro_rules! println {
() => {
print!("\n");
};
($($arg:tt)*) => {
print!("{}\n", format_args!($($arg)*));
};
}
usr/src/lib.rs
#![no_std]
#![feature(linkage)]
#![feature(panic_info_message)]


#[macro_use]
mod console;
mod lang_items;

#[link_section = ".text.entry"]
#[no_mangle]
pub extern "C" fn _start() -> ! {
main();
panic!("No way to be here");
}

#[linkage = "weak"]
#[no_mangle]
pub extern "C" fn main() -> i32 {
panic!("Main function not implemented.");
}

注意唯一的不同点,就是我们现在需要实现用户态的 println,因此我们需要编写用户态的 syscall,而非直接利用 sbi

新建一个 syscall.rs,为了方便在 qemu 上测试我们的用户态程序,我们使 syscall 满足 RISCV syscall convention

  • a0~a6 存储参数
  • a7 存储 syscall number
  • a0 同时存储返回值
  • 使用 ecall 指令

首先要实现的自然是 write,它接受 3 个参数,因此我们先实现一个 3 个参数的 syscall 先

usr/src/syscall.rs
use core::arch::asm;


fn syscall(id: usize, args: [usize; 3]) -> isize {
let mut ret: isize;
unsafe {
asm!(
"ecall",
inlateout("x10") args[0] => ret,
in("x11") args[0],
in("x12") args[1],
in("x17") id
);
}
ret
}

在这里就是 asm! 宏 的含金量了,它可以将寄存器和变量绑定,且支持 in|late|out 的绑定方式绑定两个变量

接着我们包装 sys_write

use core::arch::asm;

const SYS_WRITE: usize = 64;


fn syscall(id: usize, args: [usize; 3]) -> isize {
let mut ret: isize;
unsafe {
asm!(
"ecall",
inlateout("x10") args[0] => ret,
in("x11") args[0],
in("x12") args[1],
in("x17") id
);
}
ret
}

pub fn sys_write(fd: usize, buffer: usize, len: usize) -> isize {
syscall(SYS_WRITE, [fd, buffer, len])
}
注意

如果你注意到的话,这里我们 syscall 写错了,他应该是 args[0]、args[1]、args[2]

这个 bug 让我之后调了快一个小时,留以自省

然后我们在 lib 里再进行进一步封装

usr/src/lib.rs
mod syscall;

use syscall::sys_write;

pub fn write(fd: usize, buffer: usize, len: usize) -> isize { sys_write(fd, buffer, len) }

此时,我们的用户态程序只需要 extern 一下我们的 lib,就可以调用 write 方法执行系统调用了

别忘了 console.rs,我们现在在用户态中,console_putchar 不再能用了,让我们把他改成 write

usr/src/console.rs
use core::fmt::{self, Write};

use super::write;

const STDOUT: usize = 1;

struct Stdout;

impl Write for Stdout {
fn write_str(&mut self, s: &str) -> core::fmt::Result {
let buffer = s.as_bytes();
write(STDOUT, buffer.as_ptr() as usize, buffer.len());
Ok(())
}
}

pub fn print(args: fmt::Arguments) {
Stdout.write_fmt(args).unwrap();
}

#[macro_export]
macro_rules! print {
($($arg:tt)*) => {
$crate::console::print(format_args!($($arg)*));
};
}

#[macro_export]
macro_rules! println {
() => {
print!("\n");
};
($($arg:tt)*) => {
print!("{}\n", format_args!($($arg)*));
};
}

0x07-B、User App

现在,让我们写一个用户态程序试试吧

新建一个文件夹 bin,写一个

usr/src/bin/first.rs
#![no_std]
#![no_main]

use usr_rtm::*; // 注意这里是我 usr/Cargo.toml 里设置的 name

#[no_mangle]
fn main() -> i32 {
println!("Hello, world!");
0
}

发现出错了,因为我们没有把 console 导出为 pub module,所以它宏展开成了 crate::console::print 这个 private module 的 pub func

简单修改导出 mod 为 pub 即可

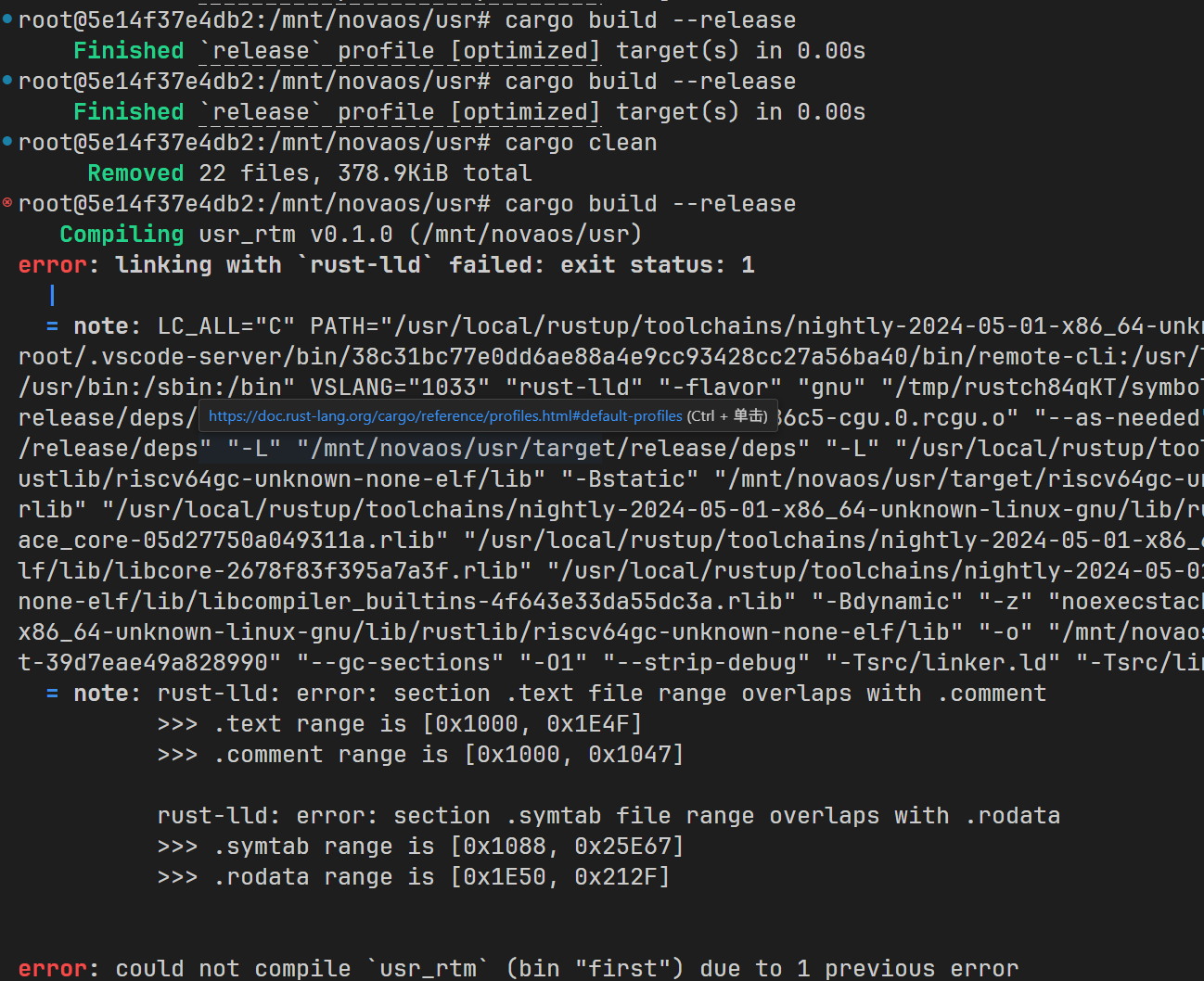

然后就是编译的时候有概率遇到 ld section overlap 的问题

信息

尝试了一下,应该是 cargo workspace 的问题?所以接下来我们把 usr 目录移到了根目录下的 novaos_usr 文件夹

image-20240917024040034

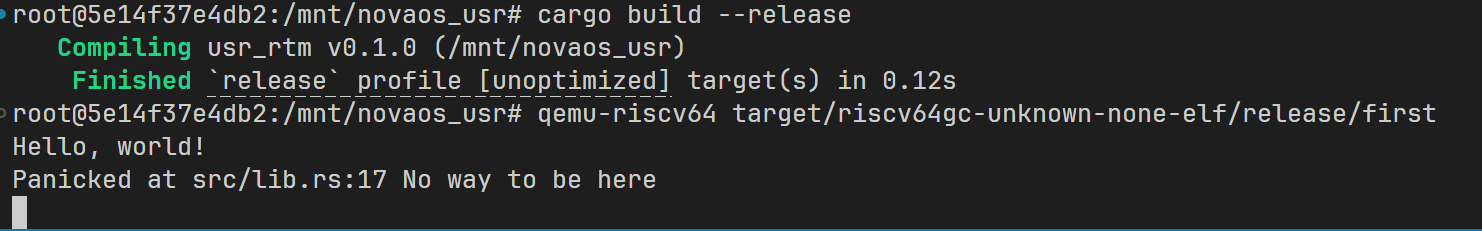

之后我们使用 qemu-riscv64 运行一下看看,非常好

image-20240917034016487

image-20240917034119337

Loading Comments...
